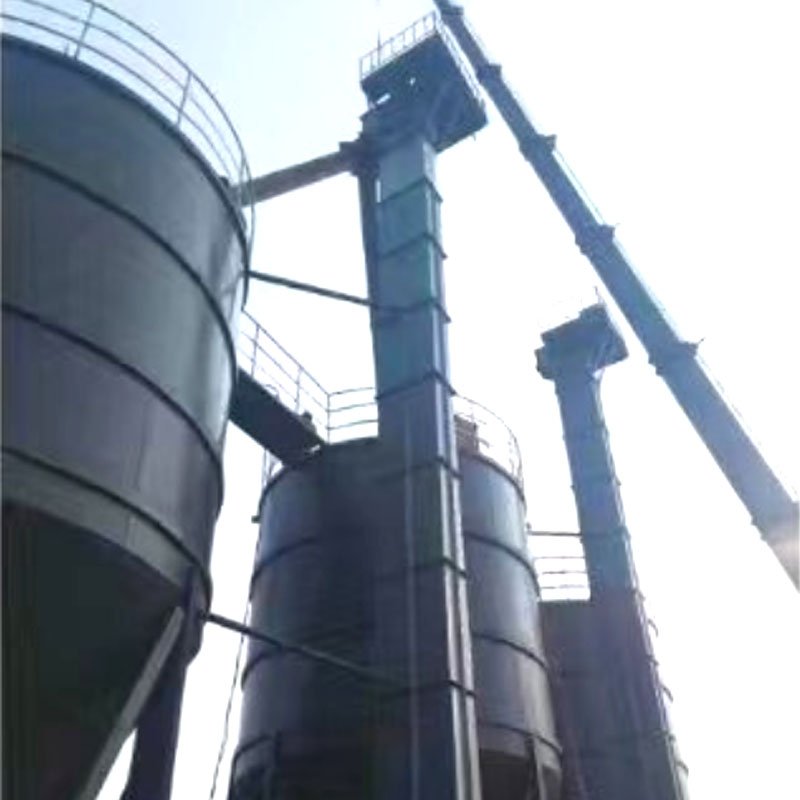

ZBT系列重载板链斗式提升机

上一款产品下一款产品

斗式提升机广泛应用于煤炭、化工、火电、水泥等行业及粮食储运等场所的散装物料提升，如：煤、石灰石、循环流化床锅炉底渣、石膏、水泥熟料、水泥等，是使用很广泛的一种重直提升设备。

ZBT系列板链斗式提升机是一种用密集排列的挂斗垂直输送粉状、粒状及小块状物料的提升设备。其结构特点是：被输送物料由底部进料口喂入连续、密布的料斗中，运至顶端翻转时，利用重力及料斗的导引，卸料至出料口流出。此即所谓的流入式喂料，重力诱导式卸料。其结构简单，在平面内占地面积小，输送能力大，节能效果显著( ZBT系列板链斗式提升机作为HL型、D型等斗式提升机的的更新换代产品，与HL型环链斗式提升机相比，节能40%以上),提升高度高，有良好的密封性能，维护方便，寿命长，使用安全、方便，提升范围广。

我公司生产的ZBT系列板链斗式提升机目前共有五种规格：ZBT300、ZBT400、ZBT500、ZBT610、ZBT750。

重载板链斗式提升机的型号意义是：

1、提升物料范围广。本提升机对物料的种类、特性及块度要求少。其不仅能提升一般的粉状、粒状物料，对少许块状物料及磨琢性较强的物料也有较强的适应性。

2、提升能力大。出力范围10-800m3/h;提升高度可高达55m。

3、使用寿命长。本提升机的装料采用源入式，料斗为连续密布式，

无需用斗掏料，因此在减少动力消耗的同时，可大大减少链条、链斗的磨损，从而提高其使用寿命。

4、进行安全可靠，故障率低；维护检修方便，易损件少，运行费用低。

参数	型号		ZBT300	ZBT400	ZBT500	ZBT610	ZBT750
输送量		m3/h	130	185	230	280	350
最大块度		mm	100		150
料斗型式			ZH或SH
料斗	斗宽	mm	300	400	500	610	750
	斗容	L	5	8	10	12	15
	斗速	m/s	0.3~1
	斗距	mm	250
链条节距		mm	125
最大提升高度	堆比重800kg/m3		55	50	45	42	40
	堆比重1200kg/m3		51	46	43	42	38
	堆比重1600kg/m3		48	44	42	40	38
	堆比重2000kg/m3		45	42	41	38	36

ZBT系列板链斗式提升机由底部机壳、张紧装置、中间壳体、头部机壳、驱动机构、拖动机构、链条及料斗等组成。张紧装置：张紧装置位于底部机壳，采用配重铁自动张紧，张紧力恒定，行程长。

牵引链条采用板式套筒滚子链，链板、套筒、销轴均采用合金结构钢并经特殊热处理加工而成，具有强度高、寿命长、承载能力大、工作可靠的优点。

驱动机构包括电磁制动电机、减速机、传动链轮、传动链条及链罩。

料斗与链条之间为螺栓连接。根据输送物料不同，料斗有ZH(中深)和SH(深)两种。ZH型料斗适合较大的粒块状物料，SH型料斗适合较小颗粒及粉状物料。

1.结构尺寸

型号规格	斗部机责，传动系统尺寸								地脚孔尺寸				单位
型号规格	H3	H2	C	Bt	B2	B3	At	A2	I	10	T1	T2	单位
ZBT300	2200	1250	1210	1594	2150	1714	920	1115	1435	1830	450	1030	mm
ZBT400	2200	1250	1210	1594	2250	1814	1020	1215	1435	1830	550	1130	mm
ZBT500	2200	1250	1210	1594	2400	1932	1100	1275	1435	1830	650	1250	mm
ZBT610	2200	1250	1210	1594	2400	1932	1270	1360	1435	1830	800	1380	mm
ZBT750	2200	1250	1210	1594	2400	1932	1320	1410	1435	1830	900	1480	mm

续表1

型号规格	底部壳体尺寸										预埋件		单位
型号规格	H7	H2	D	J	F	Si	S2	S3	S4	Li	P	Z	单位
ZBT300	3000	2800	1230	2050	1360	400	1000	1200	1200	1036	2050	900	mm
ZBT400	3000	2800	1230	2050	1460	500	1000	1200	1200	1036	2050	1000	mm
ZBT500	3000	2800	1230	2050	1580	600	1000	1200	1200	1036	2050	1120	mm
ZBT610	3000	2800	1230	2050	1710	700	1000	1200	1200	1036	2050	1250	mm
ZBT750	3000	2800	1230	2050	1810	850	1000	1200	1200	1036	2050	1350	mm

续表2

型号规格	底部壳体尺寸			卸料口尺寸			进料口尺寸			单位
型号规格	Bo	Ao	Hs	M	N3	Axni	N	N4	bxn2	单位
ZBT300	1751	950	3000	962	424	112x8	365	16	103x3	mm
ZBT400	1751	1056	3000	1056	24	125x8	416	16	120x3	mm
ZBT500	1751	1176	3000	1176	24	140×8	455	16	133x3	mm
ZBT610	1751	1330	3000	1306	28	125x10	536	16	160x3	mm
ZBT750	1751	1430	3000	1406	28	135x10	635	16	193x3	mm
