LGT系列滚筒冷渣机是在原有的GTL系列滚简冷渣机的基础上改进而来的，是适应循环流化床锅炉向大容量方向发展 的要求而设计开发的。它由百页传热滚简、进渣装置、出渣装置、转动机构、冷却水系统和电控装置等组成，用于循环流 化床锅炉的热渣冷却。

新式滚简冷渣机之所以越来越普遍取代大规格CFB锅炉原配“流化冷渣器”,并荣登科技部等四部、局确定的2010年 国家级重点新产品之榜，是因为有如下特点：

1.优越的出力调节性能

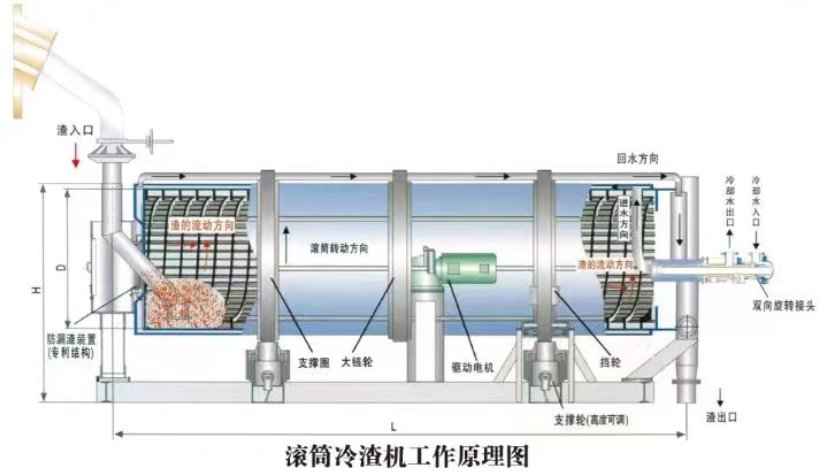

炽热的灰渣经通径不小于200mm的进渣管进入滚筒端部，并在进渣管周围堆积到一定高度，当期当其产生的重力与管 内渣流的重力平衡时，管内渣流便被阻滞。当由滚筒旋转而推动灰渣向滚筒出渣端移动时，进渣管端周围渣推高度随之下 降而打破了管内外灰渣的重力平衡，管内渣流又继续。这样，滚筒转，热渣流进；滚筒停，热渣流停；快转快进，慢转慢 进。而进渣的快慢，反映着冷渣机出力的大小，即出力是滚筒转速的函数，且呈线性。

滚筒转速是由驱动滚筒的变频电机的变频器控制的，将反映CFB锅炉床料高度的床压信号接入变频器而成为电机转速 控制信号，便实现了冷渣机出力自动跟踪锅炉渣量调节，而不需再眼盯仪表，手动调节。

2.对灰渣粒度适应范围广，可靠的运行保证

自锅炉排渣口至滚筒进渣端的整个排渣管道不需要任何流量控制，故没有原配流化冷渣器气控风助燃灰渣残碳而结焦 堵塞排渣管的可能，更没有灰渣在冷渣机内结焦的可能。井且，无论灰渣粒度大小和渣量多少，都不会影响冷渣机的正常 运行。从未发生过因HS式冷渣机故障而停炉的事故。

3.良好的冷渣效果

由于冷渣机的换热面积和换热面的换热作用成倍增加和提高，使其冷渣效果优良，适应了大规格机组的大渣量冷渣要 求，采用风、水同时与抛散物料进行热交换，水冷为主，冷渣效果好，保持了渣的活性，有利于灰渣综合利用和环境保 护。冷却水用量小，对水质无特殊要求，可采用电厂循环冷却水或一般工业用水。采用风(自然风)、水双冷却介质，提高 了换热效果，降低了出渣温度，有利于灰渣的机械化输送。特别是若采用强制通风系统，会大大提高冷却效果，冷渣出口  温度低，保证了后续输送设备的工作条件和安全操作。从电厂的实际运行情况看，出渣温度低，达到了预期目的。

4.结构独到、可靠长效的防漏渣装置

防止热渣从旋转的滚筒与静止的进渣装置连接处外漏，目前还没有任何一种冷渣机能像HS式滚筒冷渣机那样解决的彻 底，做到了滴渣不漏，且其构件寿命长，更换方便。可谓结构独到，构思巧妙。同时，滚筒两端的负压吸尘装置有效的防 止了细灰外溢，保证了环境清洁卫生。

5.支撑轮高度可调

长时间运行后滚筒高度下降超限会影响防漏渣装置的密封间隙。通过滚筒高度调节而保持滚筒的正常高度同时可方便 检修支撑轮，且为此设有滚筒高度指示和滚筒下降超限报警，是HS式滚筒冷渣机的又一专利结构。

6.全部传动磨损件可更换

HS式滚筒冷渣机的传动磨损件包括支撑围、大齿围在内全部可以更换。小的部件更换容易，但支撑圈、大齿圈都是磨 损大件，磨损失效后能更换是整机长寿命所必需的，这是本设备所独有的结构。

7.深受好评的HS式旋转水接头

旋转水接头是滚简冷渣机的重要部件之一。上世纪九十年代初螺旋冷渣机始用美国约翰逊技术的冷却水接头，后在滚 简冷渣机上沿用，但至今一直不能令人满意，于是国内厂家开始研制适于冷渣机的旋转水接头。目前HS式旋转水接头的运 行效果可靠、长效，维护少而简易，从而成为电厂的最佳选择。

8.可靠的两级超压安全保护措施

国内迄今至少发生过三次滚筒冷渣机爆炸事故，原因都是冷渣机临时停运再启动时，全关闭的冷却水进出口阀门忘记 打开，导致滚筒水腔内的冷却水汽化超压而筒壳焊缝撕裂。

HS式滚筒冷渣机设有两级防爆安全保护：第一级是当滚筒水腔失压(未打开供水阀)或超压(水腔汽化)时，电气(电接点 压力表和铠装铂电阻温度计)自控停转(热渣停运会避免继续汽化升压)并报警；当第一级失灵而出现水腔超压时，其安全阀 动作而卸压作为二级保护。
