风门装置是燃煤电厂锅炉系统中制粉和烟道的主要配套设备，是保证锅炉系统安全、可靠、经济运行的不可缺少的装 置，该系列装置具有隔绝、关闭和调节的功能，可满足远控、集控和自动控制的需要。

技术性能

(1)适用于煤粉、烟、尘、气等介质；工作温度≤450℃

(2)DD41 系列圆风门有普通型及耐磨型可供用户选用，以保证不同工况的要求，提高风门的使用寿命。

(3)DD42系列方风门有从单轴到六轴多种形式供选用。

(4)可采用手动、蜗轮蜗杆、电动等传动方式。

关闭挡板风门系列关闭挡板风门用于电厂烟风管路中作截流介质之用，它具有全开全关两个功能，使系统某一管路介质全部流通和关断， 它具有起闭转动灵活，驱动力矩小，有较高的严密性和能承受较大的工作压力与工作温度。

风门启闭角度90°,启闭时间小于或等于45秒。用户在选用关闭挡板风门时，应注意以下事项：

1、关闭挡板风门规格中的宽与长是指风门框架的内边架的内边尺寸。宽度是与挡板垂直方向的尺寸。

2、根据与风门相接管道的内边尺寸，选择风门规格中相同或相近的规格，单边允许的最大错位是50mm。

3、风门在管路布置中，应保持挡板轴在水平位置。

4、对系列中未包括的规格，根据用户要求，可进行特殊设计。

5、风门订货时，应提出使用工况参数。

①最高工作压力(P)mmHzO。

②最高工作温度(t)℃。

③工作介质。

④风门在管路中的用途及位置。

6.供货范围：风门本体及驱动装置。

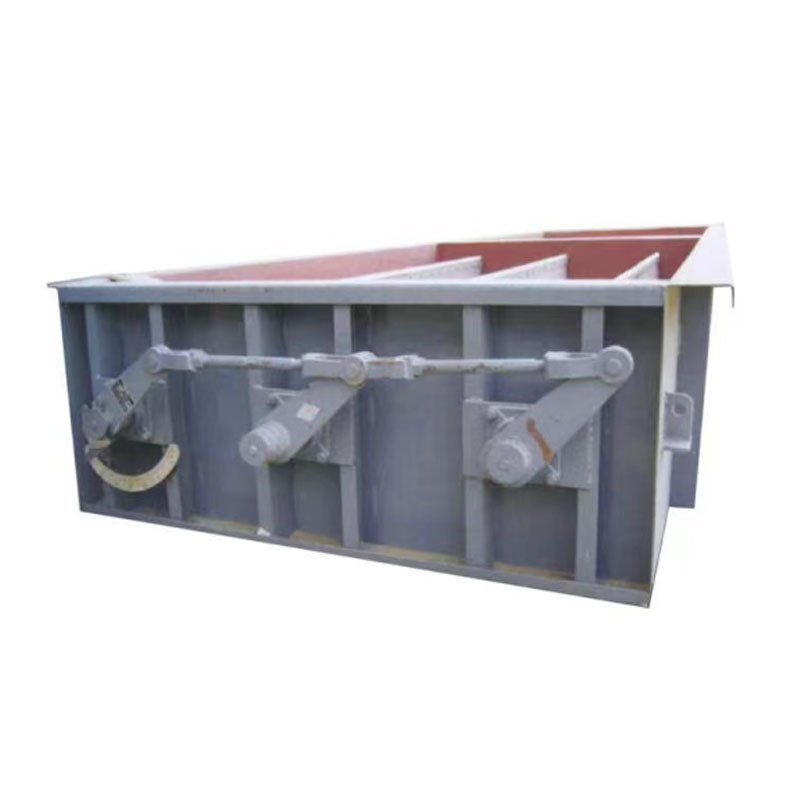

调节挡板风门系列

调节挡板风门用于烟风管路中作调节流量之用，在挡板转动90°的行程内的不同位置，通过不同的介质流量，它具有转动灵活，优良的调节特性等优点。对热风调节门，轴端轴承处尚配有密封空气接头，用于外部通入密封空气。用户在选用调节挡板风门时应注意以下几项：

1、调节挡板风门规格中的宽(W)和长(L)是指风门框架的内边尺寸，宽度是档板轴垂直方向的尺寸，调节挡板风门高度(D)与叶片宽度有关，本系列的尺寸均采用450mm。

2、根据与挡板风门相接管道的内边尺寸选择风门，尽可能使两截面尺寸保持一致。

3、风门在管路布置中。应保持挡板轴在水平位置。

4、本系列调节挡板风门不能截断管路介质的流动，故需与关闭挡板风门或隔绝门连用。

5、对系列中未包括的规格，根据用户需要，可进行特殊设计。

6、调节挡板风门订货时应提出使用工况参数。

⑤最高工作压力(P)mmHzO。

⑥最高工作温度(t)℃。

⑦工作介质

⑧风门在管路中的用途及位置。

烟气脱硫风门

一 、技术特点

本公司采用国际先进技术，开发设计出用于电厂烟气脱硫装置中烟道系统的百叶窗式挡板门、双百叶窗式挡板门、前后式百叶窗挡板门、快开式旁路挡板门等。双百叶窗式挡板门可以保证脱硫烟道的零渗透率，可以实现锅炉正常运行时对脱硫设备的检修。它有两排叶片组成，在一个共用的框架上一排放置在另一排的后面。当挡板门关闭时叶片间形成了一个密封空间，大于烟道气压的密封空气经过加热和过滤后进入这个空间，这样可以保证密封效果达到99.5%以上。

百叶窗式挡板门的另一个特点是：经过优化设计的挡板叶片在开启后，叶片重叠成为流线型，因此减少了压力损耗， 一般压损要小于50Pa。烟气挡板门的全部设计工作采用计算机辅助设计(CAD/CAPP/CAE)等最新的工程设计方法，使用有限元方法计算流场、密封系统、挡板门刚度及变形。产品具有高密封性、低流阻、流线外型、低维护、杰出的控制性能等优点。

客户在订货时需提供以下数据

1.挡板门尺寸

2.烟气温度和成分

3.材质要求(如需要)

4.挡板门压降

5.泄漏率

6.挡板门压力

7.执行器类型(气动/电动/液压) 8.其他所需要的。
